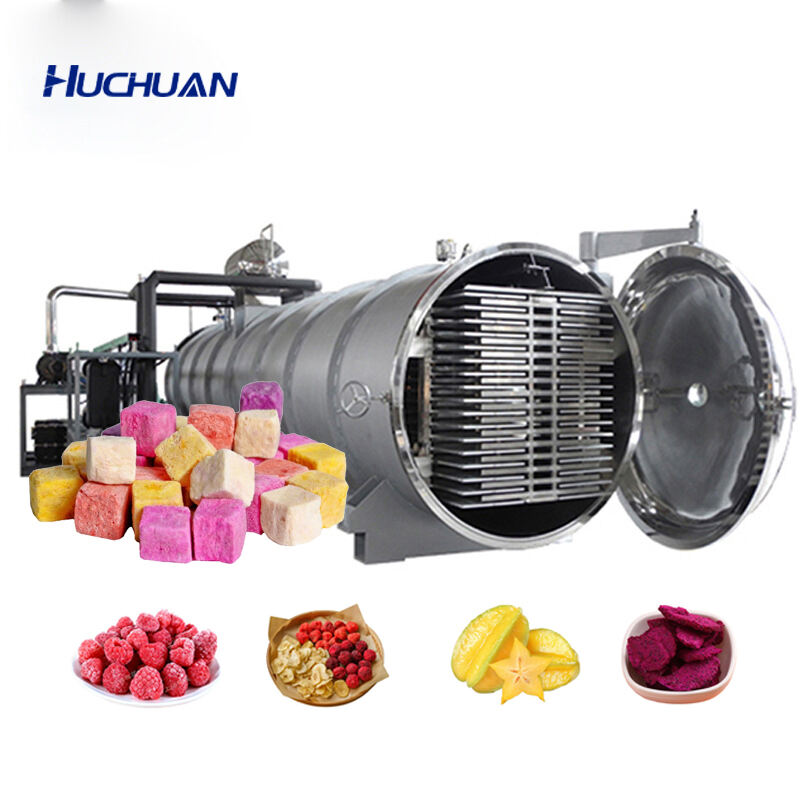

Mi az ipari liofilizátorok alapvető működési elve

A liofilizációs technológia alapjainak megértése

Mi az egy liofilizátor, és hogyan teszi lehetővé a hosszú távú tartósítást?

A liofilizálókat, más néven fagyasztva szárító berendezéseket, gyakran használják érzékeny anyagok védelmére, mivel eltávolítják azok nedvességtartalmának nagy részét, általában körülbelül 95–99 százalékát. Ez három fő lépésben történik: először megfagyasztják az anyagot, majd elsődleges szárítás következik, amely során a jég közvetlenül gőzzé alakul folyadékká válás nélkül, végül másodlagos szárítás következik, amely eltávolítja a maradék, kötött vízmolekulákat. E technika hatékonyságát az adja, hogy a feldolgozás során megtartja az eredeti molekuláris összetételt. Amikor a vízaktivitás 0,2 alá csökken, alig marad esély a baktériumok növekedésére vagy kémiai lebomlásra. Ezért a liofilizálással konzervált termékek sokkal hosszabb ideig eltarthatók, mint a hagyományos módon tároltak. Néhány ilyen módon tárolt oltóanyag akár 25 év felett is stabil maradhat a polcon, amit számos kutatás már bizonyított a gyógyszeripar különböző területein.

A liofilizálás tudományos alapjai ipari alkalmazásokban

A folyamat a hőmérséklet, nyomás és anyagátadás kiegyensúlyozásához termikus elveket használ. Ipari méretekben a pontos szabályozás megőrzi:

• A fehérjék és biológiai anyagok szerkezeti integritását
• A hatóanyagok (API) biohasznosulását
• Az élelmiszerkivonatok íz- és illókomponenseit

Megőrzési módszer	Átlagos szavatossági idő	Szerkezeti megőrzés	Energia költségek
Liofilizálás	15–25 év	>95%	Magas
Hűtés	1–5 év	70–80%	Közepes
Levegőn Szárítás	6–18 hónap	40–60%	Alacsony

A gyógyszeripari gyártók elsősorban a liofilizálást alkalmazzák olyan biológiai készítményeknél, amelyek szigorú stabilitást igényelnek; a monoklonális antitestterápiák 78%-a erre a technológiára épül (PharmaTech 2023). A szabályozott víztartalom-csökkentés megakadályozza a finom molekuláris mátrixok összeomlását, amely elv az 1960-as évek alapvető fagyasztva szárítási kutatásaiban került meghatározásra.

Fagyasztási fázis: a termék struktúrájának kialakítása a hatékony szárítás érdekében

A kontrollált kristályosodás és fagyasztási sebesség fontossága a liofilizálóban

A fagyasztás akkor kezdődik, amikor megfelelő kontrollt nyerünk az apró jégkristályok kialakulásának folyamatán. Ha a nukleáció nincs megfelelően szabályozva, a dolgok zavarossá válnak, mivel a túlhűtés a tétel különböző részein eltérő sebességgel megy végbe, ami rontja a végső termék minőségét. A hőmérséklet stabil, körülbelül 1 °C per perc sebességű csökkentése a belsejében kisebb és egyenletesebb pórusok kialakulását eredményezi. Egy 2019-es tanulmány eredményei kimutatták, hogy ez a módszer körülbelül 40 százalékkal csökkenti a pórusméretek különbségét, ami jelentősen javítja a szárítási folyamat hatékonyságát. Az eredményeket a Journal of Pharmaceutical Sciences-ben publikálták, ha valaki szeretné ellenőrizni a részleteket.

A jégkristályok kialakulásának hatása a végső termék integritására

A jégkristályok mérete és eloszlása nagymértékben befolyásolja, mennyire lesz porózus a liofilizált anyag. Amikor a fagyasztás lassan történik, nagyobb jégkristályok alakulnak ki, amelyek nagy lyukakat, makroporokat hoznak létre. Ezek valójában segítik a szublimációs folyamatot, de károsak lehetnek az érzékeny fehérjékre. Ezzel szemben a gyors fagyasztás kisebb kristályokhoz vezet, amelyek megőrzik a molekuláris szerkezetet. Ennek azonban ára van, mivel nehezebbé válik a gőz anyagon keresztüli áramlása. Érdekes módon, ha a kristályméretek változása több mint 5%-kal tér el a minta különböző pontjain, akkor általában kb. 20%-kal hosszabb időre van szükség a termék teljes újrahidratálásához. Ez a kapcsolat a kristályképződés és a feldolgozási idő között továbbra is fontos a liofilizálási technikák optimalizálásában.

Gyors vs. Lassú fagyasztás: Hatékonyság és minőség közötti kompromisszumok

Fagyasztási módszer	Jégkristály mérete	Szárítási hatékonyság	Termék integritásának kockázata
Gyors (<2°C/perc)	Kicsi (<50 µm)	-15% szárítási idő	Alacsony (<5% lebomlás)
Lassú (>0,5°C/perc)	Nagy (>100 µm)	+25% hatékonyság	Közepes (10–15% kockázat)

A lassú fagyasztás ajánlott a hőérzékeny oltóanyagok számára, míg a gyors fagyasztás a stabil kis molekulájú gyógyszerekhez alkalmas. A biotechnológiai gyógyszeripari gyártók több mint 60%-a jelenleg adaptív fagyasztási protokollokat alkalmaz, amelyeket valós idejű hőanalitikai adatok irányítanak a minőség és a hatékonyság egyaránt optimalizálása érdekében.

Elsődleges szárítás (szublimáció): Jég eltávolítása vákuumkörülmények között

Hogyan távolítja el a szublimáció a jeget anélkül, hogy károsítaná a termék szerkezetét

Az ipari fagyasztva szárítók jégként közvetlenül gőzzé alakítják a vizet egy szublimációnak nevezett folyamattal, amely kiszárítja a fagyott anyagot, miközben megtartja az eredeti formáját. Ezeknek a gépeknek nagyon alacsony nyomást kell fenntartaniuk, körülbelül 4,58 millibár vagy annál kevesebb, mivel ezen a ponton a víz gyakorlatilag egyszerre áll meg szilárd, folyékony és gázhalmazállapotban. Az egész rendszer segít fenntartani a biológiai termékek sejtstruktúráit, és megakadályozza, hogy az érzékeny gyógyszerek összeomoljanak, ha túl melegek lennének. A kutatók valójában már ellenőrizték ezt speciális mikroszkópokkal, amelyek mintákat tudnak vizsgálni rendkívül alacsony hőmérsékleten a szárítási folyamat során.

A polc hőmérsékletének és a kamra nyomásának szerepe a szublimációs hatékonyságban

A polc hőmérséklete (-30°C-tól +30°C-ig) és a kamra nyomása (10–200 mTorr) pontosan szabályozott, hogy egyensúlyt teremtsen a szárítási sebesség és a termékminőség között. A magasabb polc hőmérséklet javítja a hőátvitelt, de a termék összeomlási hőmérséklete alatt kell maradnia. A nyomásszabályozás befolyásolja a gőz áramlását, ahol 50–100 mTorr bizonyult optimálisnak a fehérjén alapuló terápiás szerek többsége számára.

Adatfelismerés: A szublimáció a ipari liofilizálók teljes szárítási idejének 90–95%-át teszi ki

A szublimáció dominálja a liofilizálási időtengelyt, ahol az oltóanyag-gyártási ciklusok elsődleges szárításra 48–72 órát igényelnek, míg a másodlagos szárításra csak 4–8 órát. Az energiaigény abból adódik, hogy vákuumot kell fenntartani, miközben óránként akár 1 kg jég is eltávolításra kerül – nagy léptékű berendezésekben ez kötegnyi 1200–1500 kWh energiát fogyaszt.

Esettanulmány: Szublimációs sebesség növelése oltóanyag-gyártás során SMART Cycle technológiával

Egy liofilizáló gyártó szensoros adaptív nyomásszabályozást (SMART) vezetett be az mRNS oltóanyagok előállításának szublimációs hatékonyságának javítása érdekében. A valós idejű gőzáram figyelés 34%-kal csökkentette az elsődleges szárítási időt, 1% alatti maradék nedvességtartalmat és 98% feletti antigénaktivitás-visszanyerést eredményezve. Ez az innováció kötegeltként 18 000 USD-t takarított meg az energiaköltségeken a sterilitás csorbítása nélkül.

Másodlagos Szárítás (Adszipció): Ultracsekély Nedvességtartalom Elérése

Kötött Víz Eltávolítása Deszorpcióval a Stabilitás Biztosítása Érdekében

A másodlagos szárítás során a polcokat valahol 25 és akár 40 °C közé melegítik, hogy eltávolítsák az ellenálló, kémiai kötésű vizet. Amire igazából törekszünk, az az utolsó kis nedvességmennyiség eltávolítása a szublimáció után, ami általában körülbelül 5–10 százalék. Ha ez a nedvesség megmarad, az ténylegesen fehérjék bontását vagy nemkívánatos kémiai változások felgyorsulását okozhatja. Az elsődleges szárítás másképp működik, mint ami most történik. Ebben a fázisban a hidrogénkötéseket úgy bontjuk fel, hogy gondosan szabályozzuk a hőmérsékletet, miközben a nyomást 100 mikron alatt tartjuk vákuum mellett. A hőmérséklet lassú növelése biztosítja, hogy a nedvesség egyenletesen távozzon el az összes fiola teljes térfogatában, ami rendkívül fontos, különben ezek az érzékeny biológiai anyagok strukturálisan széteshetnek.

Hőmérséklet-fokozás és hatása a maradékvíz szintjére

2023-as kutatások tizenkét gyógyszer-gyártó helyszínen azt mutatták, hogy a hőmérsékleti profilok félóránként 2 Celsius-fokkal történő emelése negyven százalékkal gyorsabban elérte az 0,5 százaléknál alacsonyabb nedvességtartalmat, mint a hagyományos, állandó hőmérsékletű módszerek. Ugyanakkor a 45 fok feletti túlzott hőt használni valójában tönkreteheti azokat az értékes monoklonális antitesteket, amelyekre manapság annyira szükségünk van. Másrészről, ha a hőmérsékletet túl alacsonyan, húsz fok alatt tartjuk, az csak meghosszabbítja az egész folyamatot anélkül, hogy valós előnyt jelentene. A mai korszerű berendezések okos előrejelző szoftvert alkalmaznak, amely a tényleges nedvességtartalom-mérések alapján finomhangolja a hőmérséklet-változásokat, így megtalálva azt az aranyközépállást, amikor a munka elég gyorsan megtörténik, miközben fenntartja a laborban előírt minőségi követelményeket.

Esettanulmány: Monoklonális antitest-formulák nedvességtartalmának optimalizálása

Egy biotechnológiai gyógyszergyártó cég javította az antitestterápiáján a másodlagos szárítás optimalizálásával: egy 32 °C-os tartási fázis, majd 0,8 °C/perc-es emelkedés 40 °C-ig csökkentette a maradék nedvességtartalmat 1,2%-ról 0,6%-ra 20 000 darabos adagokban. Ez a változtatás 33%-kal csökkentette az újraoldási időt, megszüntette a liofilizálás utáni stabilizátorok szükségességét, és évi 2,8 millió dollárt takarított meg, miközben fenntartotta a ±98% fehérjemonomeritást.

Trend: Valós idejű nedvességtartalom-megfigyelés hangolható diódalézeres abszorpciós spektroszkópiával

A fagyasztva szárítók vezető gyártói napjainkban elkezdték beépíteni a TDLAS-érzékelőket gépeikbe. Ezek az érzékelők 15 másodpercenként ellenőrzik a nedvességtartalmat a termék másodlagos szárítása során, ami valójában körülbelül 90 százalékkal gyorsabb, mint amit korábban kézzel végeztek. Ennek a módszernek az az előnye, hogy nem sérül semmi a mérés során, miközben a vízgőz mennyiségét akár 0,01%-ig pontosan detektálja, köszönhetően egy ügyes közeli infravörös abszorpciós technológiának. És mivel az eseményeket ilyen gyorsan látják, a kezelők szükség esetén azonnal tudják finomhangolni a paramétereket. Azok a vállalatok, amelyek korán beugrottak erre a vonatra, azt jelentik, hogy meglehetősen jó eredményeket értek el. Körülbelül 22 százalékkal kevesebb selejtes tételt tapasztaltak, és a szárítási ciklusok átlagosan körülbelül 15 százalékkal rövidebbek lettek, ahhoz képest, mintha csak az időmérés alapján döntenék el, mikor van kész a termék.

Folyamatintegráció és szabályozás ipari liofilizálókban

A fagyasztás, elsődleges szárítás és másodlagos szárítás sorrendje optimális eredményekért

A liofilizálóval való jó eredmények elérése nagyban függ a megfelelő fázisok sorrendjétől. A 2023-as Liofilizálás Optimalizálási Jelentés kifejezetten rámutat, hogy a kudarcba végződött tétlek mintegy negyedére azért kerül sor, mert hibásan zajlanak le az átmenetek a fázisok között. A legtöbb gyártó jelenleg hőátadási modellekre támaszkodik annak meghatározásához, hogy mikor fejeződik be a szublimáció, mielőtt elkezdené a másodlagos szárítást. Addig várnak, amíg a jég tartalom körülbelül 3%-ra vagy az alá csökken. Ez az intelligensebb módszer valahol 18 és 22 százalékkal rövidíti le a teljes feldolgozási időt a régi, rögzített idejű módszerekhez képest. Emellett biológiai termékek esetén a maradék nedvességtartalmat fél százalék vagy annál alacsonyabb szinten tartja, ami nagyon fontos a termék minősége és felhasználhatósági ideje szempontjából.

Automatizálás és PAT (folyamatanalitikai technológia) modern liofilizáló rendszerekben

A modern rendszerek integrált PAT-eszközöket használnak, mint például manometriai hőmérsékletmérés és közeli infravörös (NIR) szenzorok a valós idejű döntéshozatal támogatására:

• Dinamikus nyomásszabályozás a vákuumszint ±5 mTorr-ig állítható az optimális szublimációs sebesség fenntartása érdekében
• Automata fagyeltávolítás akkor aktiválódik, ha a kondenzátor hatékonysága 85% alá csökken
• Felhőalapú adatrögzítés több mint 120 paramétert rögzít adagonként az FDA 21 CFR Part 11 előírásainak megfelelés érdekében

Az FDA 2022-es útmutatása a fejlett folyamatirányításról kijelenti, hogy a PAT-tel felszerelt liofilizálók 41%-kal csökkentik a specifikáción kívüli eredményeket az oltóanyag-gyártásban.

Stratégia: Robusztus ciklusok tervezése a Minőség Tervezés (QbD) elvei alapján

A QbD módszertan a kritikus minőségi jellemzőket (CQA) szabályozható liofilizáló paraméterekhez köti:

CQA	Folyamatparaméter	Vezérlési tartomány
Újraoldási idő	Fagyasztási sebesség	0,5–1,5 °C/perc
Maradékos oldóanyagok	Másodlagos szárítási időtartam	4–8 óra, 25–40 °C-on
Fehérje-aggregáció	Szublimációs nyomás	50–150 µbar

Egy 2023-as tanulmány szerint a QbD-optimalizált ciklusok 99,3%-os első átmenetű sikeraránnyal rendelkeznek monoclonális antitestek esetén, az empirikus módszerekhez képest 76% mellett.
